    LED貼片發光二極管工作原理是什么?

    時間:2019-09-16 17:50??來源:東莞市銀亮電子科技有限??作者:Shells??點擊:
           LED貼片發光二極管是半導體設施中的一種罕見的器件,大少數半導體是由攙和半導體資料制成(原子和其它物質)LED貼片發光二極管導體資料通常都是鋁砷化稼.在純鋁砷化稼中,一切的原子都的與它們的街坊結合,沒有留下自在電子連貫電流。在攙和物質中,額定的原子扭轉電均衡,不是減少自在電子就是發明電子可以經過的空穴。這兩樣額定的條件都使得資料更具傳導性。帶額定電子的半導體叫做N型半導體,因為它帶有額定負電粒子,所以在N型半導體資料中,自在電子是從負電區域向正電區域活動。帶額定
          “電子空穴”的半導體叫做P型半導體,因為帶有正電粒子。電子可以從另一個電子空穴跳向另一個電子空穴,從從負電區域向正電區域活動。因而,電子空穴自身就顯示出是從正電區域流向負電區域。

           LED貼片發光二極管是由N型半導體物質與P型半導體物質結合,每端都帶電子。這樣陳列使電流只能從一個方向活動。當沒有電壓經過LED貼片發光二極管時,電子就沿著過渡層之間的會(huì )合處從N型半導體流向P型半導體,從而造成一個損耗區。在損耗區中,半導體物質會(huì )恢復到它原來的絕緣形態--一切的這些“電子空穴”都會(huì )被填滿,一切就沒有自在電子或電子真空區和電流不能活動。

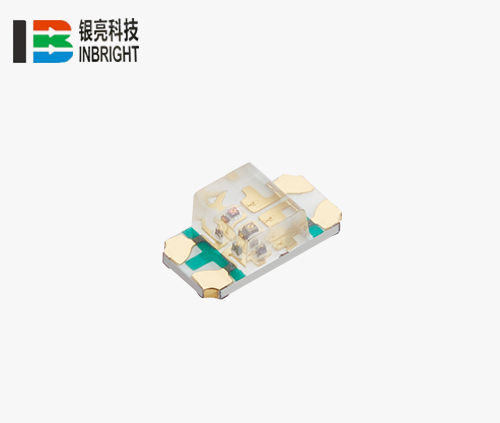

           在此東莞銀亮電子LED貼片廠家,給你推薦這款1206貼片LED,不止尺寸適中、壽命長、亮度高、節能、環保,而且品質好,價錢優惠!

           還能根據客戶提供的需求來定做,定制熱線0769—22235536
